Зенитная самоходная установка Flakpanzer IV "Wirbelwind"

На базе среднего танка Pz.Kpfw. IV

Годы производства 1944—1945 гг.

Выпущено 100 шт

Технические характеристики:

Боевая масса, т 25.2 т
Экипаж, чел. 5 чел.
Длина корпуса, мм 5920 мм
Длина с пушкой вперёд, мм 5920 мм
Ширина, мм 2900 мм
Высота, мм 2760 мм
Клиренс, мм 400 мм
Бронирование
Тип брони Стальная катаная, поверхностно закалённая
Лоб корпуса (верх), мм/град. 50 или 80 / 9°
Лоб корпуса (середина), мм/град. 20 / 70°
Лоб корпуса (низ), мм/град. 30 / 60° — 50 или 80 / 14°
Борт корпуса (верх), мм/град. 20 / 10° — 30 / 0°
Борт корпуса (низ), мм/град. 30 / 0°
Корма корпуса (верх), мм/град. 20 / 10°
Корма корпуса (середина), мм/град. 20 / 10°
Корма корпуса (низ), мм/град. 14,5 / 74°
Днище, мм 10
Крыша корпуса, мм 11 / 85—90°
Лоб башни, мм/град. 16 / 21—27°
Борт башни, мм/град. 16 / 21—27°
Корма башни, мм/град. 16 / 14—20°
Крыша башни, мм/град. Открытая
Вооружение
Калибр и марка пушки 4 пушки Flak 38 L/65 калибра 20 мм
Тип пушки Нарезная, автоматическая
Длина ствола, калибров 65
Боекомплект пушки 3200 снарядов,1350 патронов
Углы ВН, град. −10…+90°
Пулемёты 1 пулемёт MG 42 калибра 7,92 мм
Другое вооружение Пулемёт MG 38
Подвижность
Тип двигателя Maybach HL 120 TRM, 12-цилиндровый,карбюраторный,V-образный,жидкостного охлаждения;рабочий объём 11867 куб.см; мощность 265 л.с.(195 кВт) при 2600 об/мин.
Мощность двигателя, л. с. 265 л.с.
Скорость по шоссе, км/ч 38 км/ч
Скорость по пересечённой местности, км/ч 25 км/ч
Запас хода по шоссе, км 200 км
Запас хода по пересечённой местности, км 200 км
Удельная мощность, л. с./т 12,4
Тип подвески Сблокированная попарно, на листовых рессорах
Удельное давление на грунт, кг/см² 0,83
Преодолеваемый подъём, град. 30°
Преодолеваемая стенка, м 0,6 м
Преодолеваемый ров, м 2,97
Преодолеваемый брод, м 1,5 метров

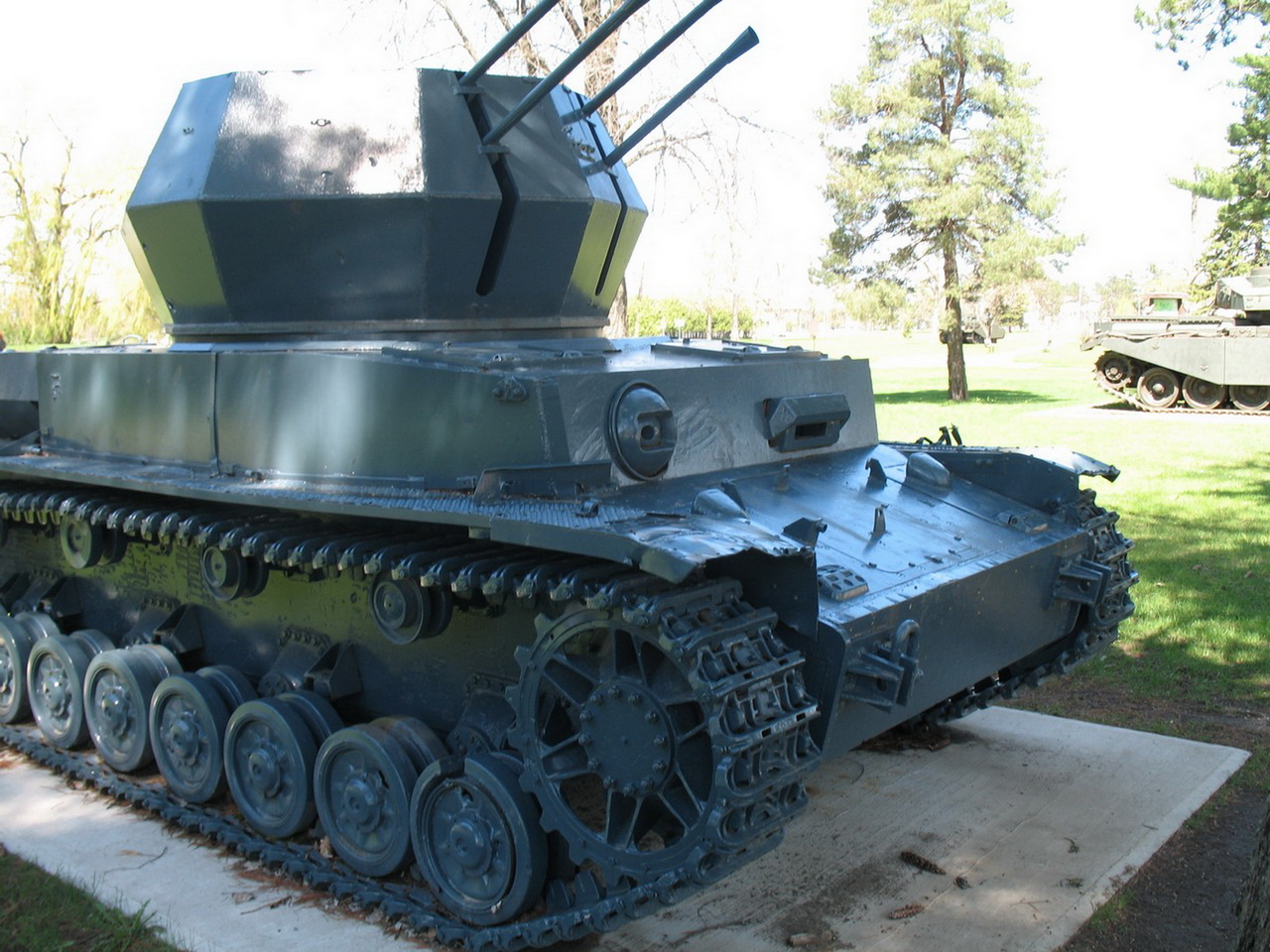

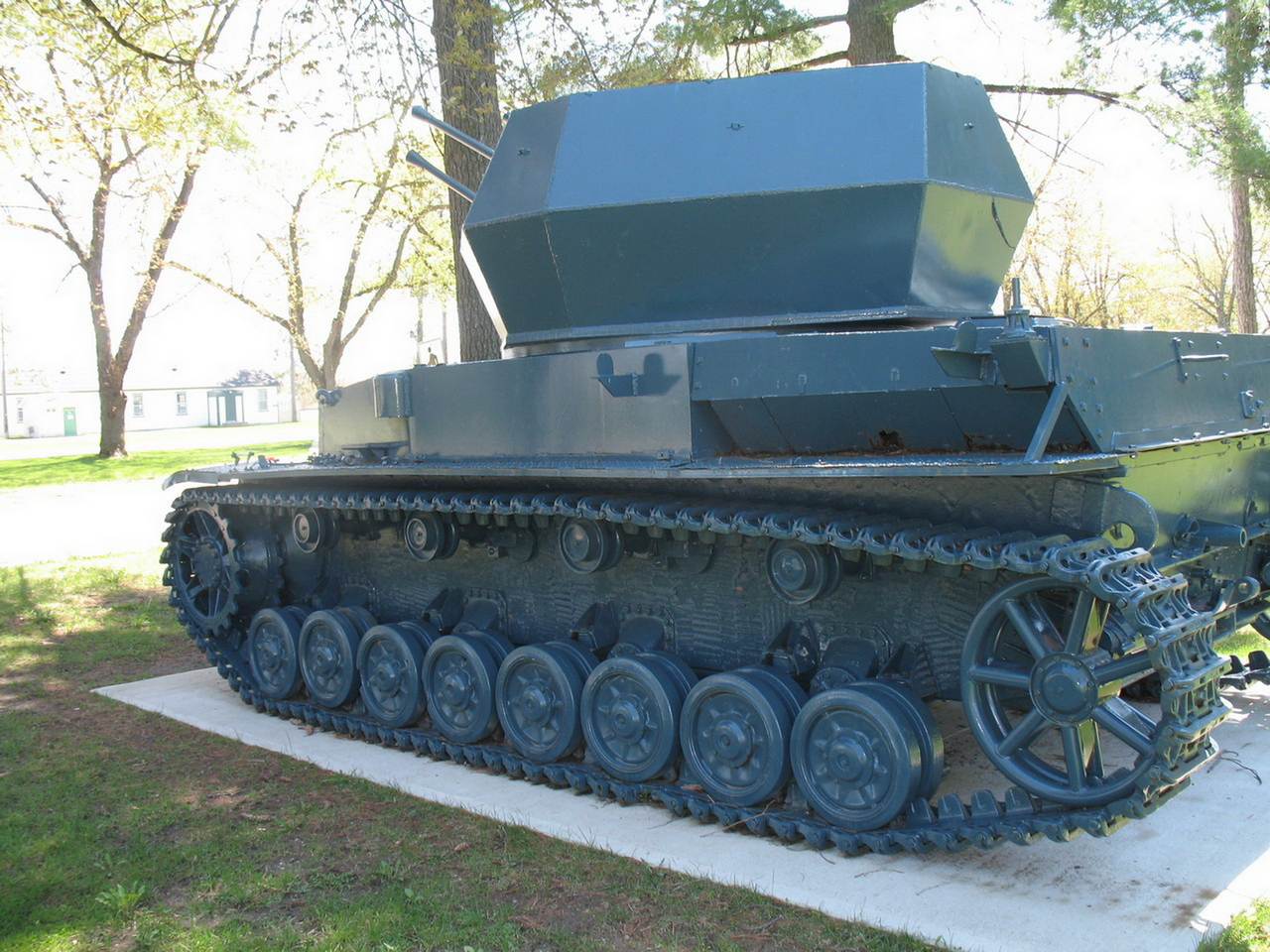

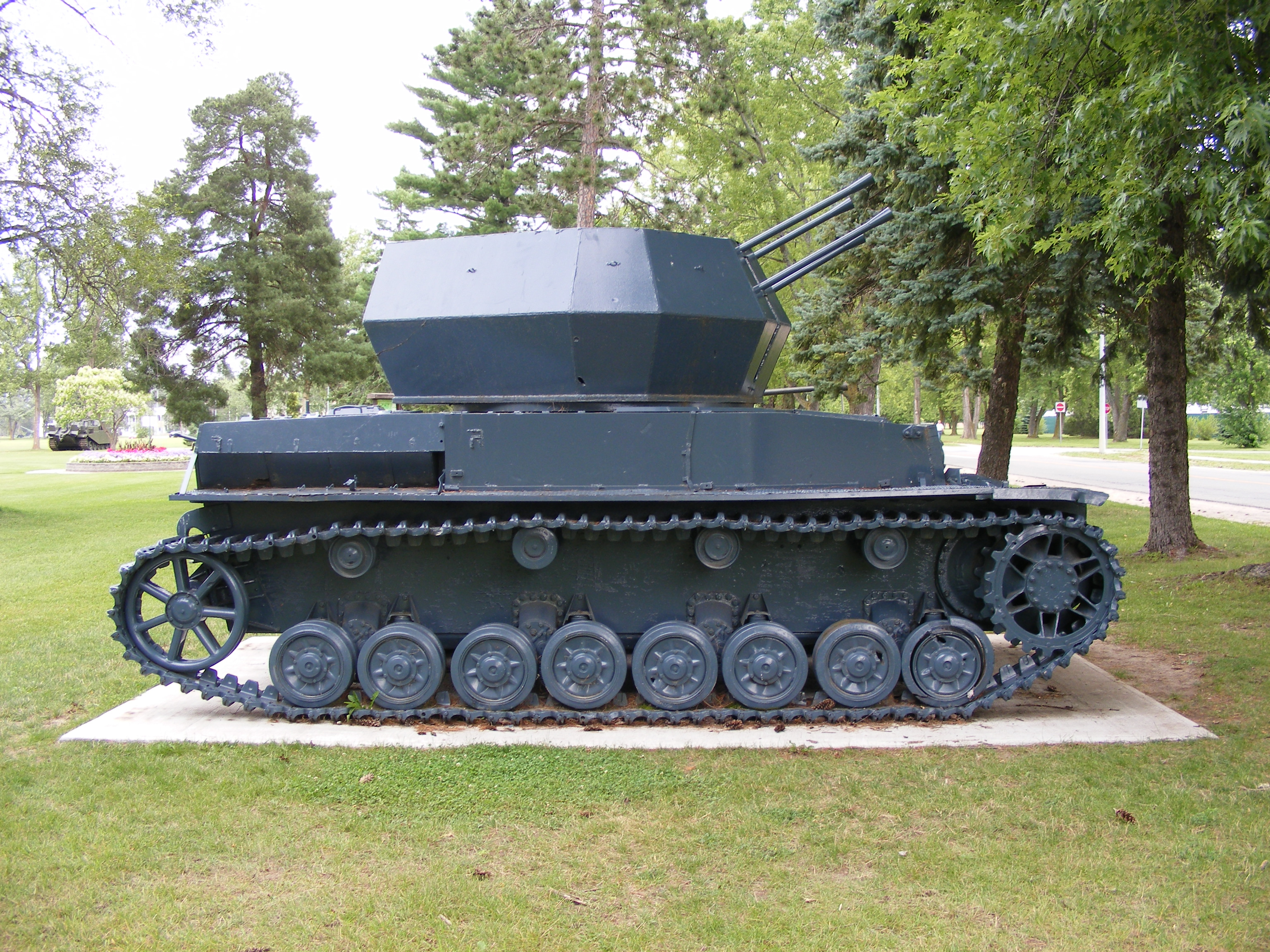

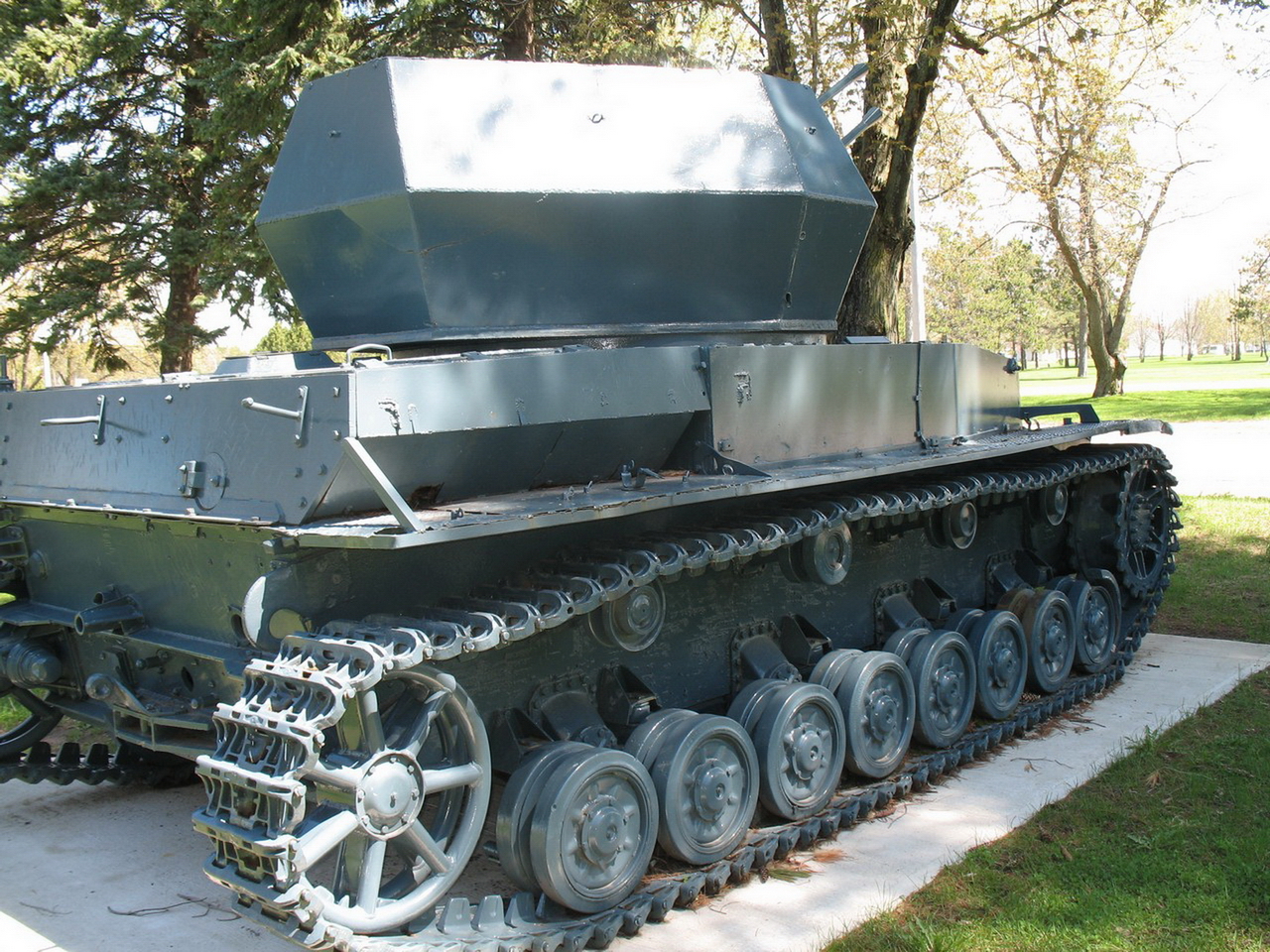

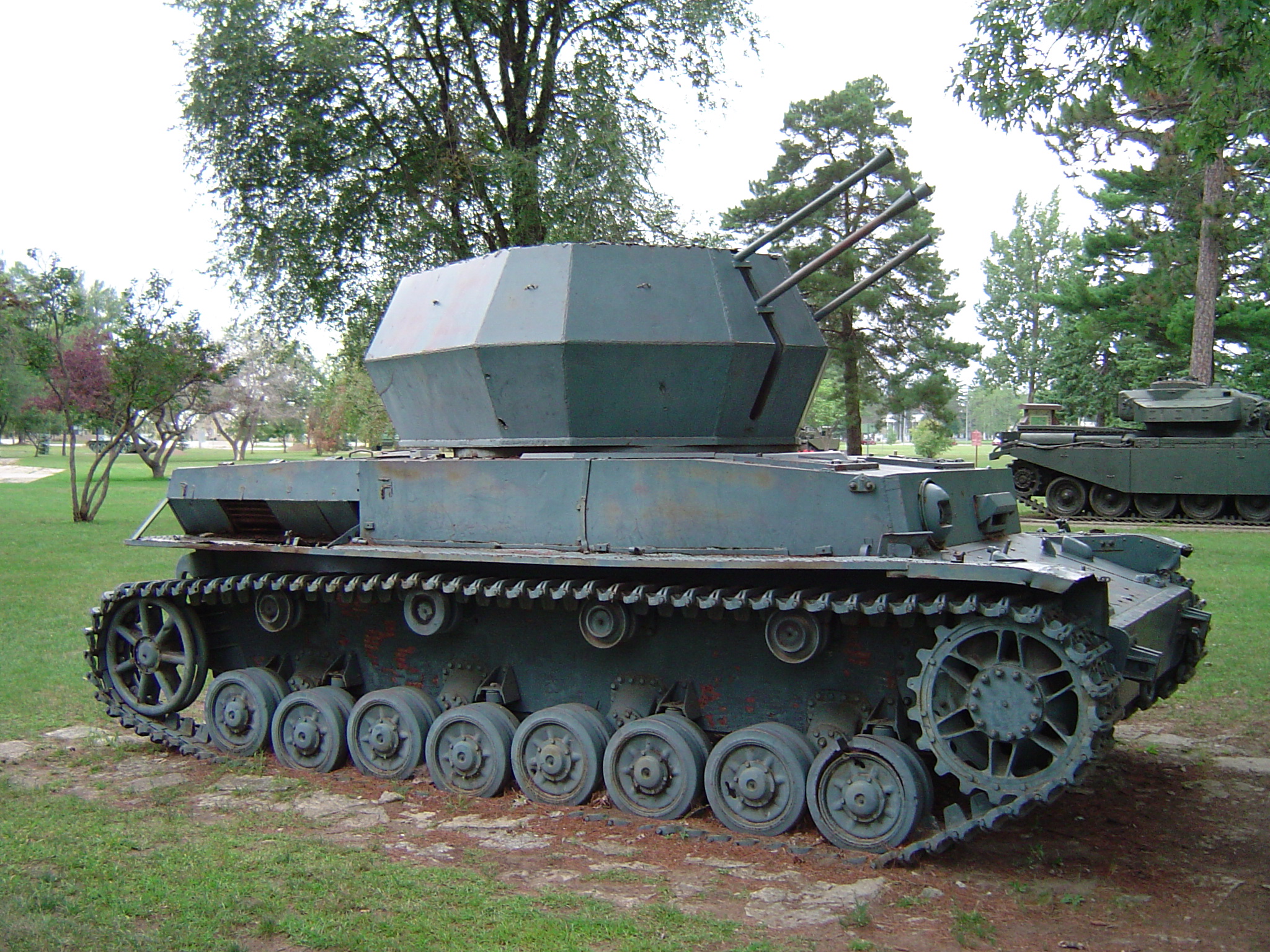

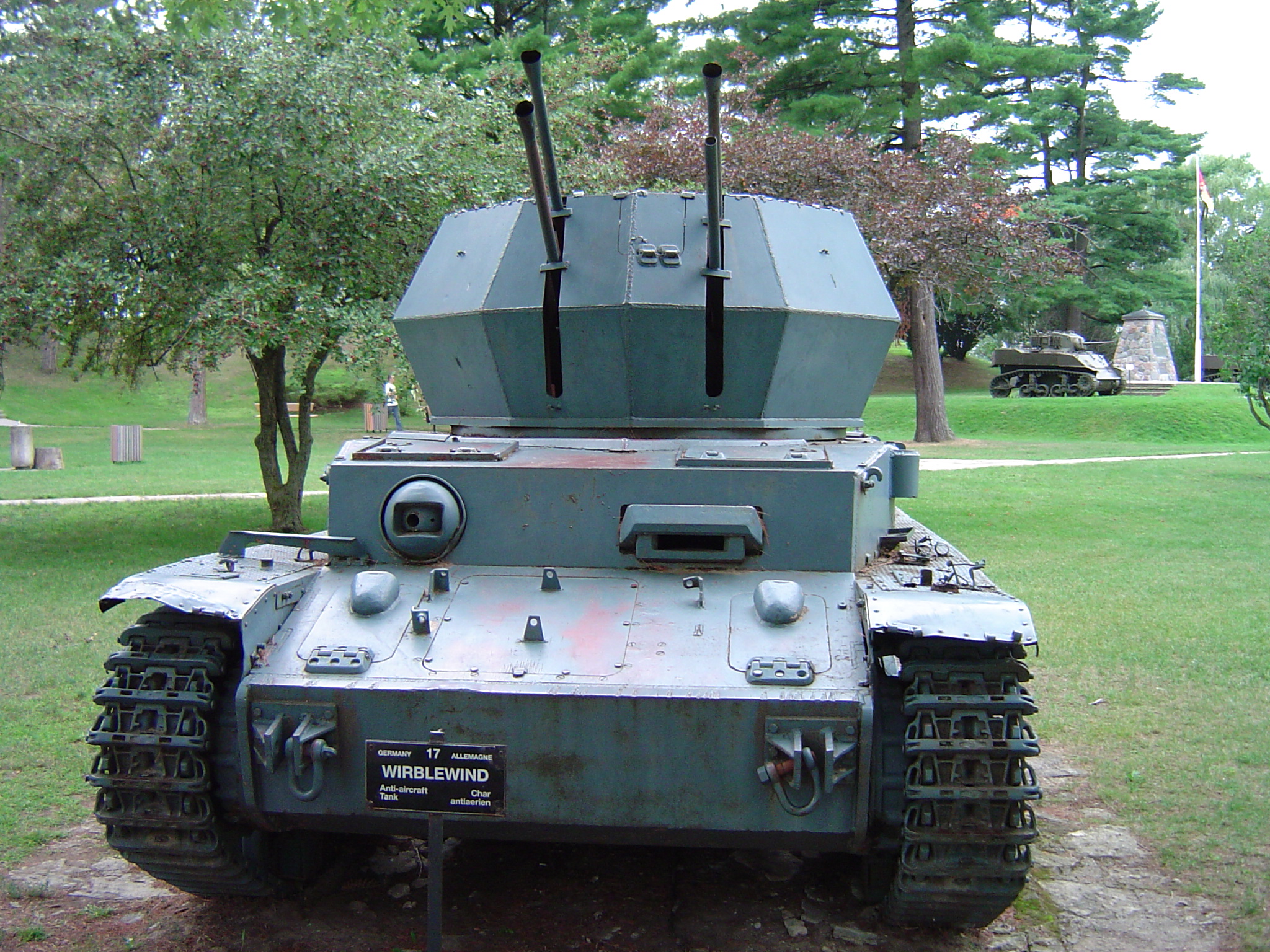

Изображения
